一、儀器測量原理
JL-DCIM(A)鉆孔樁混凝土界面自動監測儀是通過測量鉆孔樁混凝土灌注前的比重、電阻抗、電容抗等特性多參數作為判定依據值，把測量探頭插入安置在鉆孔樁設定的標高處，當測量探頭的測量結果達到判定依據值時，則監測儀自動判定灌注的混凝土已達到設計標高。
二、儀器用途：
用于鉆孔灌注樁在灌注過程中測量混凝土與泥漿界面位置的專用儀器。尤其適用于深孔灌注樁水下混凝土灌注樁過程中的混凝土與泥漿界面的測量。
三、儀器特色：
使用本監測儀可大大提高混凝土灌注樁的合格率，克服混凝土資源的嚴重浪費，降低基礎開挖的難度，減少處理多余混凝土棄塊的環境污染和降低工程項目的建設成本。
本儀器選用軍工器件，穩定性好、自動程度高、測試方便、監測結果準確，是從事混凝土樁基工程建設的施工企事業單位以及相關科研機構的******儀器。

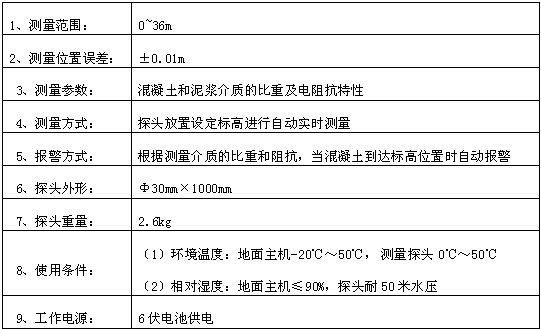

四、主要技術參數：
傳統方法和產生的問題：
傳統的鉆孔樁混凝土面標高量測方法是通過一個帶著測繩的測錘進行量測，測錘重量大約1kg，呈錐形。測錘通過人工向樁孔內放入，由于混凝土中含有碎石等粗骨料，當測錘在混凝土中通過時，其測量人員的手感與在泥漿中的手感不一樣，通過這種感覺確認混凝土面的標高，可見隨著混凝土面埋深的增加，其量測誤差越來越大。隨著空孔深度的增加測錘量測誤差越來越大，混凝土面的標高控制難以精確，基坑開挖后，坑內樁身柱高低不一，呈“石林”狀。其直接導致的結果是：
1、工程材料的浪費造成工程成本的上升；
2、樁頭的截取難度、運出和處置費用增加，造成處理堆放混凝土棄塊周圍的環境污染；
3、造成基坑施工工期的延長。
比如上述武漢某樁基工程130根樁，基坑開挖后，量測坑底以上樁柱長度3～10m，平均5m以上。直接浪費混凝土1260m3，占樁身混凝土量的16.2%。我國是世界上施工鉆孔灌注樁最多的國家，據不完全統計每年完工4000～5000萬根鉆孔灌注樁，則由此引起的灌注樁工地因超灌引起的混凝土浪費數額相當驚人。
