JL-DUT(A)鉆孔地質三維探測成像儀的工作方式是利用鉆孔進行鉆孔大功率彈性波、超聲波成像技術、其組成包括超磁、壓電聲波成像探頭和主機。主機通過電纜與超磁、壓電聲波成像探頭相連，進行數據采集、處理分析、存儲和顯示成像。聲波成像探頭在鉆孔中以一定的速度下放，同時成像探頭以超磁或壓電發射震源向鉆孔周?chē)?60°空間發射并接收四個方向的聲波信號，從而掃描整個鉆孔周?chē)?～5米范圍圍巖的地質情況，生成四個方向的聲波探測影像圖。聲波探測影像圖可以計算分析鉆孔周?chē)鷰r體四個方向的有害地質體的距離、形狀、確定平面和鉆孔的夾角。
一、儀器用途
適用于建筑、公路、鐵路、水利及國防等樁基工程勘察鉆孔周?chē)泻Φ刭|(zhì)體的探測、溶洞探測、軟弱巖層探測和地層分層等探測；并可以判定有害地質體位于鉆孔的哪一方向；為工程勘察提高精度、節約費用，提高效益。
二、鉆孔地質三維探測成像儀主要指標：
1、鉆孔地質三維探測成像儀主機：
① 通道：4；
② A/D分辨率：24bit
③ 輸入帶寬：1kHz～50kHz；
④ 動態范圍：-7dB～130dB；
⑤ 測量方式：逐點測量，連續自動測量可選；
⑥ 數據接口：USB ；
⑦ 工作溫度：-10℃～ +50℃；
2、雙發射探頭：
① 超磁致大功率發射；
② 壓電高頻發射；
3、聲波成像探頭
① 探頭超聲頻率：1kHz～30kHz；
② 發射接收方向：360°
③ 接收方向：四個方向，每個120°
④ 探頭直徑：≧60mm；
⑤ 探測鉆孔直徑：≥60mm
⑥ 工作溫度：-0℃～ +70℃；
4、探測半徑：1～5米；
5、探測精度：≥60mm；
6、測試速度：0～3米/分鐘；
7、連續工作時間：＞8h；
8、供電電池：12V；
9、儀器重量：＜10kg。

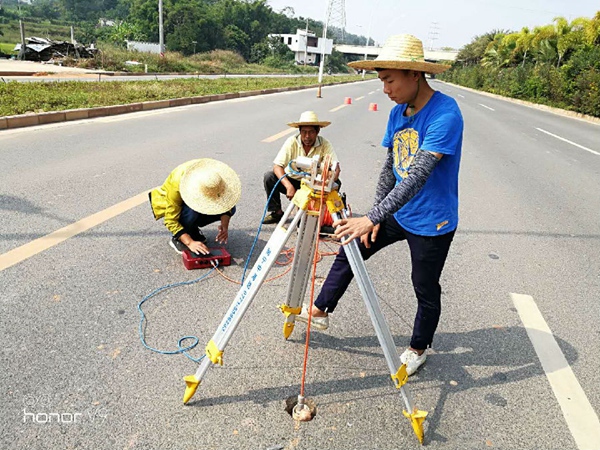

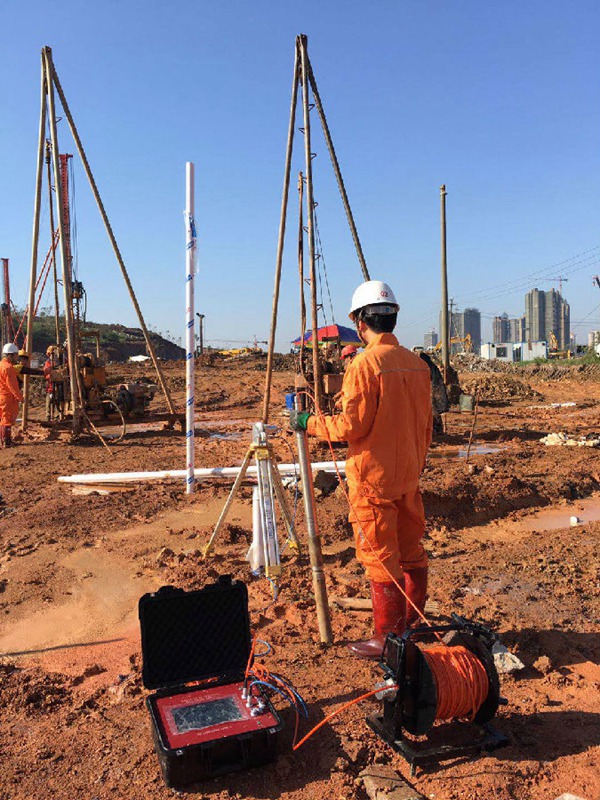

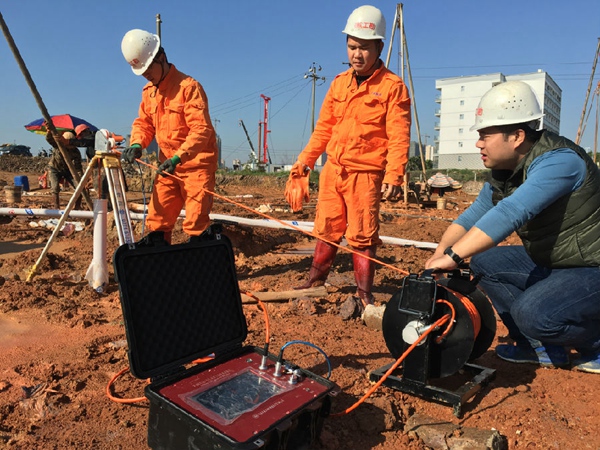

儀器現場應用案例

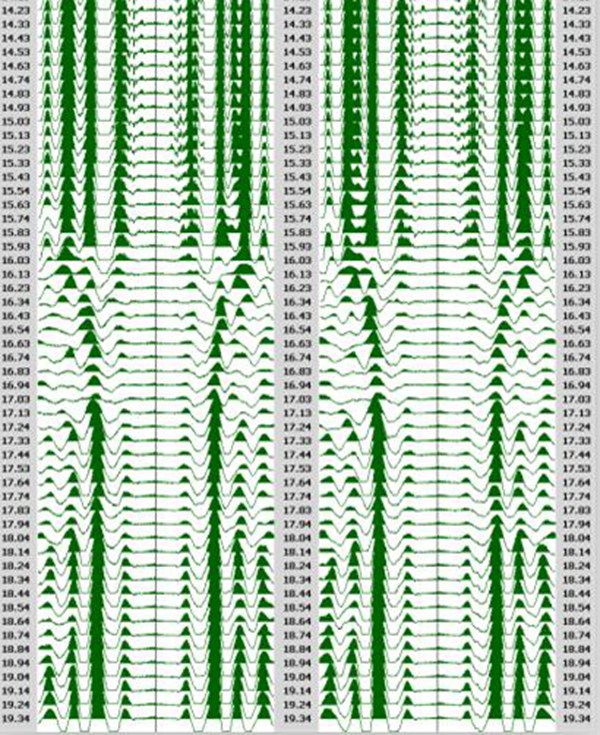

鉆孔溶洞探測波列圖（一）

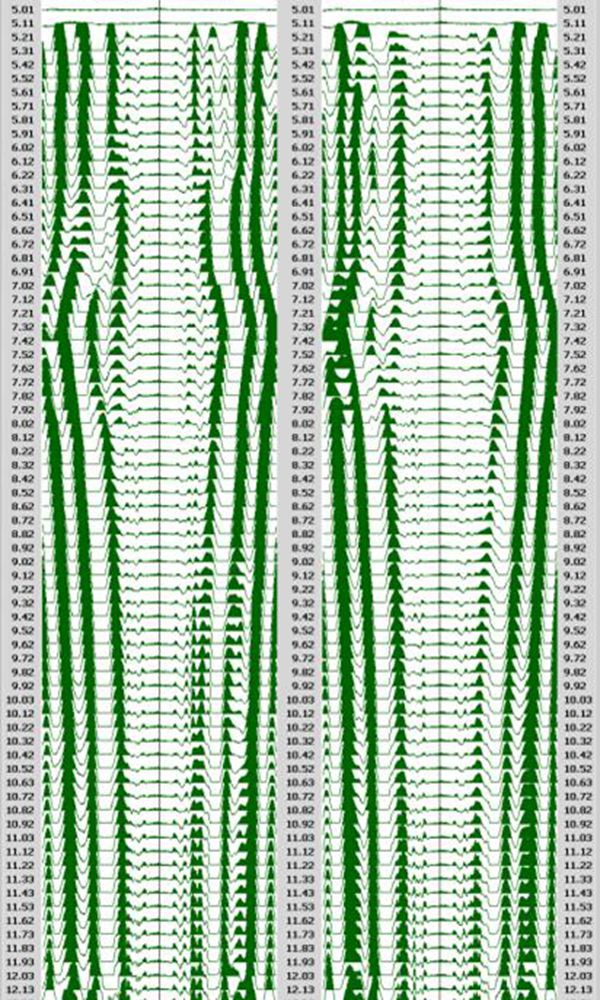

鉆孔溶洞探測波列（二）
