YZG3.6礦用本安型鉆孔軌跡測量儀利用三軸磁敏元件測量探筒方位和傾角，并使用三軸加速度計等先進的硬鐵和軟鐵校準算法對大范圍內的傾斜角進行校準計算，并使得在極其惡劣的環境下也能提供準確的傾角和方位數據；利用光電編碼原理測量探筒在鉆孔內進行的距離。兩者結合即可準確揭示整個鉆孔的空間軌跡。
本儀器高度集成，小巧輕便，測量精度高、穩定性好。無線自測自存，簡單方便。既可配接鉆桿推進，也可借助專配的導向與推進裝置推進，適用性好。探筒直徑小，適用于直徑更小的鉆孔。因其性能優良，故在同類產品中處于領先地位。
應用范圍：
適用于無鐵套管的所有直徑42mm以上的水平孔、垂直孔或傾斜孔等鉆孔的軌跡、深度的精確測量，主要功能如下：
（1）地質勘探孔、瓦斯抽放孔、探放水孔、注漿加固孔等鉆孔軌跡測量；
（2）鉆孔方向及定向鉆進的造斜精度測量；
（3）對接巷道導向鉆孔軌跡精確測量。
主要技術特點：
（1）防爆類型：礦用本質安全型（MA標識），防爆標識“Exib I
（2）外殼防護：IP54，防水、防塵和防震性能良好
（3）測點控制：按時間或深度任意設置，自動測量傾角，方位角和深度值；
（4）工作模式：無線工作模式
（5）推進方式：探筒既可與鉆桿配接，也可用專配接的導向與推時裝置，進行推進測量
主要技術指標：
（1）傾角測量范圍：±90o；
（2）傾角精度：0.1°＜15°，0.2°＜30°，0.3°＜60°，0.5°＜90°分辨率：0.01°；
（3）方位角精度：0.3°，分辨率：0.1°；
（4）探頭允許橫滾角度：360°；
（5）深度精度：0.5mm，分辨率:0.1mm；
（6）探頭直徑：Ф38mm；
（7）通訊接口：USB2.0；
（8）存儲容量：4G、可存儲2000個鉆孔數據；
（9）工作溫度：-10℃～+65℃；
（10）額定工作電壓：3.6V、工作電流：＜70mA；
（11）供電電源：主機、探筒均采用可充電鎳氫電池組，連續工作時間不小于10小時；

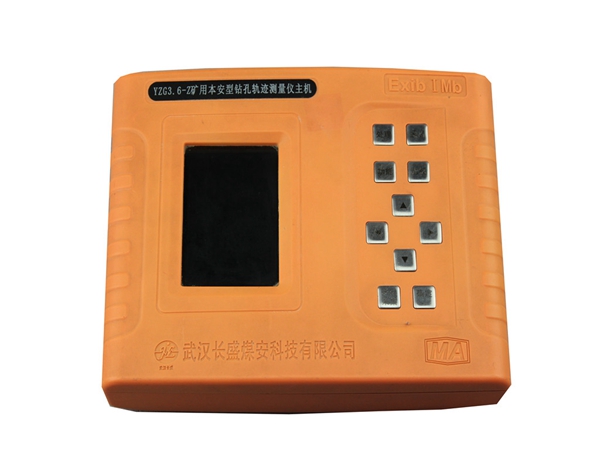

（12）外形尺寸：主機 約215×168×52mm，探筒38×850mm；
（13）重量：主機≤2.5kg，探筒≤3kg；
（14）圖像格式：可將圖像轉換成JPG、BMP、PDF等格式；
