20211028河南某工地鉆孔成像儀實驗報告
甲方單位名稱：河南某高校?？蛻粜璨少?gòu)一套鉆孔電視成像儀器，邀請了我公司(武漢長盛煤安科技有限公司)進行現場實驗?，F(xiàn)對實驗情況進行如下匯報：
1、實驗?zāi)康?/span>：
客戶計劃采購，演示鉆孔電視儀器效果。
2、實驗項目介紹：
本實驗意在研究河流下采煤安全性，該項目位于河南省登封市西劉碑村旁。本次鉆孔電視檢測位置位于興運煤業旁，采用孔內攝像檢測。
3、實驗方法原理介紹、實驗設計、實施方案：

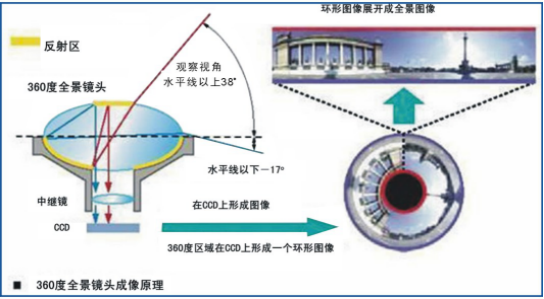

本次采用鉆孔電視孔內攝像原理進行現場實驗，原理簡介：探頭緩慢下放到鉆孔中，探頭內置360°全景攝像頭，內置羅盤，拍攝鉆孔的孔壁圓周。通過電纜線將探頭數據上傳至儀器主機，并同步顯示，匹配深度計數器的深度，進行拼圖。同時也將孔內視頻、圖像、軌跡角度、方位角、時間等信息進行存儲。
實驗設計及實施方案：本次實驗現場采用CXK12(B)礦用本安型高清鉆孔成像儀儀器一套，配備100米線架、直徑52mm探頭，并現場演示圖像。
4、具體實施如下：

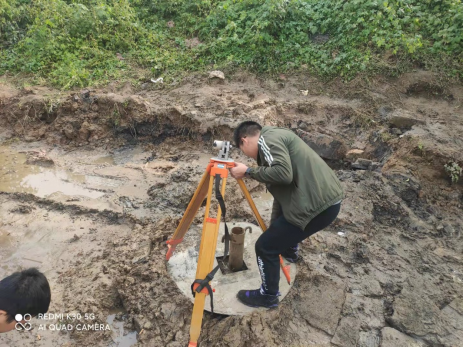

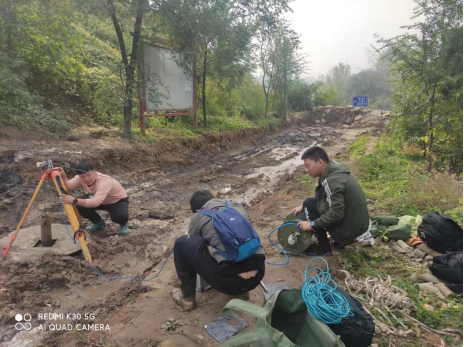

在工地現場架設儀器，我公司工程師劉工負責扶正三腳架、調整探頭居中、觀察計數器過線是否正常。我公司工程師聶工負責連接儀器，搖絞車，同時進行圖像、視頻、角度等數據的介紹，并負責解答客戶現場提問。
（1）實驗數據及分析結果：
本次探測鉆孔編號為：1，打鉆孔深：50.2米，孔徑90mm。實測孔深：50.2米。

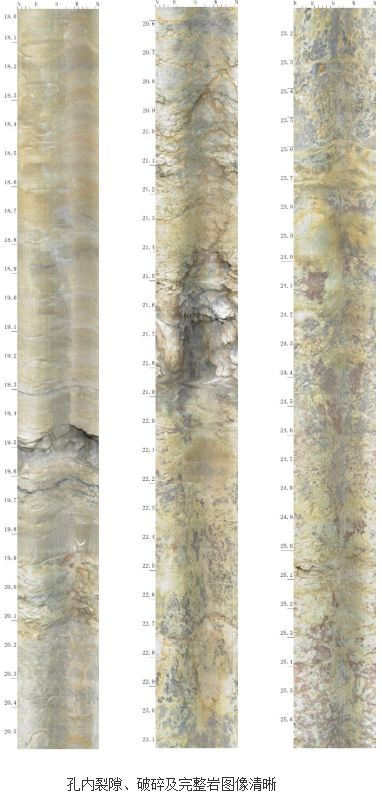

分析結果：孔內裂隙發育，有明顯涌水、滲水情況，孔壁有多處裂隙、破碎。部分結果圖如下：
實驗數據解釋：
本次實驗數據正常，鉆孔頂部直徑90mm，下部直徑略微增大，居中器選擇約90mm，略有偏光現象。如果已知鉆孔無較大破碎或空洞等情況，可選擇接近鉆孔直徑的居中器，可保證光源的平均。
實驗結論：
對比現場取芯的芯樣來看，視頻及圖像顯示的裂隙、破碎位置與芯樣基本一致，能清晰的看到巖層及水位情況。
