現場使用案例—JL-IUDS(C)智能超聲成孔質量檢測儀
武漢二七路某商務金融中心大樓地基基礎。樁基成孔的檢測比例100%，設計要求成孔垂直度不大于0.5%，設計要求成孔質量檢測隨施工過程進展。
JL-IUDS(C)智能超聲成孔質量檢測儀，在此工程現場進行應用。
由于施工進度要求，成孔后需立即進行成孔檢測，檢測后再進行清孔并灌注混凝土。因此該工程的樁基成孔后的泥漿比重較大（達到1.3 g/cm3以上），鉆孔中的氣泡也較多。在此條件下，我公司JL-IUDS(C)智能超聲成孔質量檢測儀，發揮出了良好的性能。成孔的檢測對現場鉆孔施工起到了良好的指導作用。
現場檢測的結果，孔壁線清晰明了，全自動計算垂直度，檢測現場即可對鉆孔樁的成孔質量進行判斷。圖例如下：

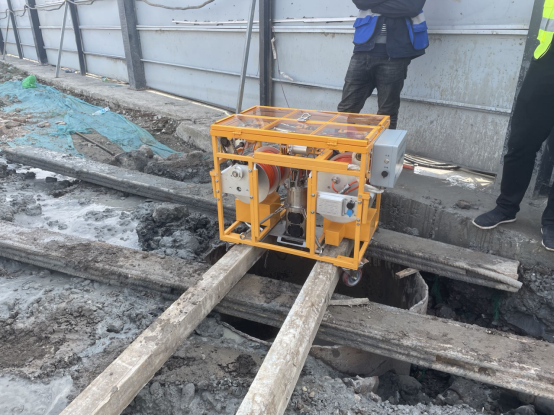

圖1 現場檢測過程圖

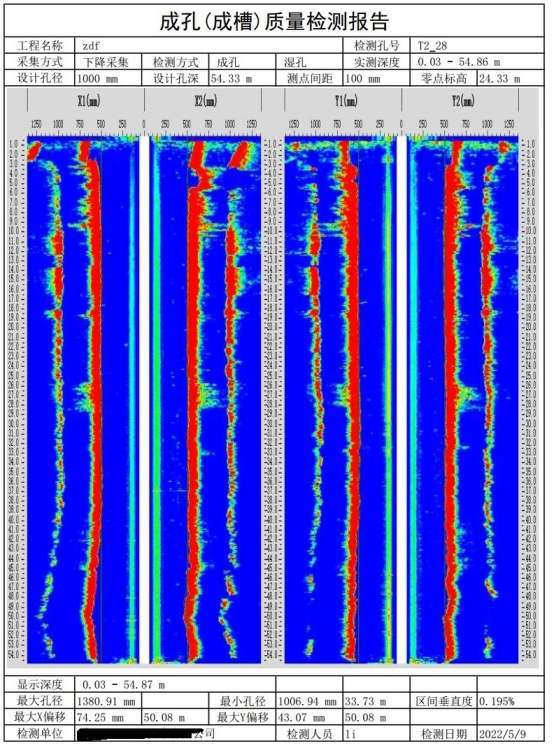

圖2 檢測結果圖
結果解釋：
設計孔深：54.33米，設計孔徑1000mm；
實測孔深：54.87米，實測最小孔徑1006.94mm，實測垂直度0.195%
